جوش الکتروفیوژن چیست ؟ + ( کاربرد و انواع اتصالات آن )

در دنیای مدرن، اتصال ایمن و بدون نشتی لوله‌ها اهمیت حیاتی دارد، به‌ویژه در سیستم‌های انتقال گاز، آب و فاضلاب. اینجاست که تکنولوژی جوش الکتروفیوژن وارد عمل می‌شود. جوش الکتروفیوژن یکی از پیشرفته‌ترین روش‌های اتصال لوله‌های پلی‌اتیلنی است که با استفاده از جریان برق و گرمای ایجاد شده از سیم‌های مقاومتی تعبیه‌شده در اتصالات، عملیات اتصال را با دقت و کیفیت بالا انجام می‌دهد. این روش علاوه بر افزایش ایمنی و دوام اتصالات، باعث کاهش زمان اجرا و خطاهای انسانی نیز می‌شود. به همین دلیل در پروژه‌های شهری، صنعتی و زیرساختی بسیار مورد استفاده قرار می‌گیرد.

در این مقاله از پروولد ایران ابعاد این مسئله را به طور کلی بررسی کرده ایم:

مزایای اصلی استفاده از جوش الکتروفیوژن در پروژه‌های صنعتی و شهری

جوش الکتروفیوژن به دلیل دقت بالا و حذف خطاهای دستی، مزایای بسیاری نسبت به سایر روش‌های جوشکاری دارد. در این روش، مقاومت و استحکام اتصال نهایی به مراتب بیشتر از اتصالات پیچی یا جوش لب به لب است. به‌خصوص در پروژه‌هایی که فشار بالا، جریان گاز یا مایعات شیمیایی مطرح است، اطمینان از عملکرد بی‌نقص اتصالات اهمیت ویژه‌ای دارد. همچنین، این روش امکان استفاده در شرایط خاص محیطی را دارد؛ برای مثال در مناطق مرطوب یا مکان‌هایی که دسترسی دشوار است، جوش الکتروفیوژن بدون نیاز به شعله یا گرمایش خارجی به‌راحتی قابل اجراست.

در پروژه‌های انتقال گاز طبیعی، لوله‌کشی ساختمان‌ها، تصفیه‌خانه‌های فاضلاب و آبرسانی شهری، استفاده از جوش الکتروفیوژن نه تنها زمان اجرا را کاهش می‌دهد بلکه عمر مفید سیستم لوله‌کشی را نیز افزایش می‌دهد. از سوی دیگر، چون فرآیند به‌صورت مکانیزه انجام می‌شود، کیفیت جوش‌ها تقریباً یکنواخت و بدون وابستگی به مهارت فردی اپراتور خواهد بود.

نحوه عملکرد فرآیند جوش الکتروفیوژن با جزئیات فنی قابل فهم

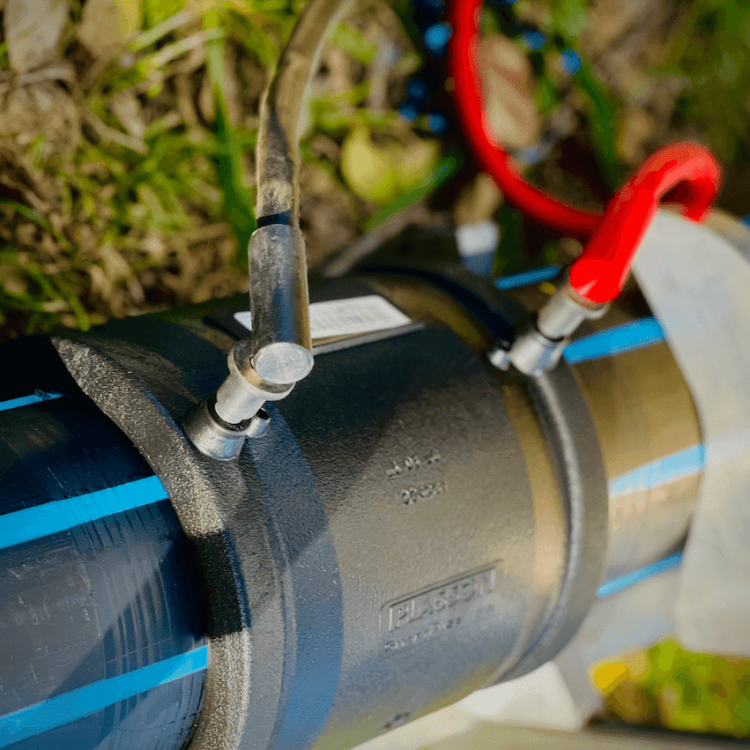

فرآیند جوش الکتروفیوژن بر اساس اعمال جریان برق به سیم‌های مقاومتی داخل اتصالات خاص صورت می‌گیرد. ابتدا دو سر لوله پلی اتیلن که باید به یکدیگر متصل شوند، تمیز و تراشیده می‌شوند. سپس لوله‌ها در داخل اتصال الکتروفیوژن قرار می‌گیرند. در مرحله بعدی، دستگاه جوش الکتروفیوژن با اتصال به سیم‌های مقاومتی، جریان برق مشخصی را به آن‌ها وارد می‌کند. این جریان برق باعث گرم شدن سیم‌ها و ذوب شدن پلاستیک در محل اتصال می‌شود. پس از زمان مشخص، جریان برق قطع شده و پلاستیک ذوب‌شده شروع به سرد شدن و شکل‌گیری اتصال محکم می‌کند.

این روش برای کسانی که آشنایی کمی با مباحث فنی دارند نیز قابل درک است، زیرا روند آن کاملاً کنترل شده و به کمک دستگاهی هوشمند اجرا می‌شود که دما، زمان و ولتاژ مناسب را به‌صورت خودکار تنظیم می‌کند. این ویژگی‌ها باعث شده‌اند که جوش الکتروفیوژن به گزینه‌ای مطمئن و پایدار در اتصالات لوله‌های پلی اتیلن تبدیل شود.

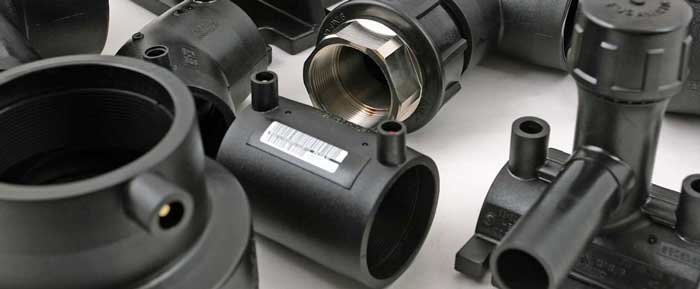

معرفی انواع اتصالات الکتروفیوژن و کاربردهای هر کدام

اتصالات مورد استفاده در جوش الکتروفیوژن به گونه‌ای طراحی شده‌اند که بتوانند در شرایط مختلف، کارایی بالایی داشته باشند. این اتصالات شامل کوپلر، سه‌راهی، زانو، رابط تبدیل، فلنج و درپوش هستند.

• کوپلر الکتروفیوژن: پرکاربردترین اتصال برای اتصال دو لوله مستقیم.
• زانو الکتروفیوژن: برای تغییر مسیر لوله‌ها در زاویه‌های 45 و 90 درجه.
• سه‌راهی الکتروفیوژن: ایجاد شاخه جدید در مسیر لوله‌کشی.
• رابط تبدیل: اتصال دو لوله با قطرهای متفاوت.
• درپوش الکتروفیوژن: بستن انتهای لوله در پروژه‌های موقت یا تست فشار.
• فلنج الکتروفیوژن: اتصال به شیرآلات یا تجهیزات فلزی.

هر یک از این اتصالات برای سناریوهای خاص طراحی شده‌اند و استفاده درست از آن‌ها نقش مهمی در افزایش طول عمر و پایداری سیستم لوله‌کشی دارد.

بررسی دستگاه جوش الکتروفیوژن و نکات مهم در انتخاب آن

دستگاه جوش الکتروفیوژن یکی از اجزای حیاتی در این فرآیند است. این دستگاه باید قابلیت تنظیم ولتاژ، زمان و دمای جوش را داشته باشد. برخی از مدل‌ها دارای حافظه داخلی برای ذخیره اطلاعات جوش هستند که برای مستندسازی پروژه‌های بزرگ بسیار مفید است. همچنین نمایشگر دیجیتال و قابلیت اتصال به اسکنر بارکد برای خواندن اطلاعات اتصال از دیگر ویژگی‌های مهم این دستگاه‌هاست.

در انتخاب دستگاه جوش باید به پارامترهایی مانند محدوده ولتاژ کاری، قابلیت حمل، پشتیبانی فنی و برند معتبر توجه داشت. استفاده از دستگاه‌های بی‌کیفیت ممکن است منجر به جوش ناقص یا ترک در اتصال شود که در خطوط انتقال گاز یا آب می‌تواند بسیار خطرناک باشد.

تفاوت جوش الکتروفیوژن با جوش لب به لب در لوله پلی اتیلن

دو روش رایج برای اتصال لوله‌های پلی‌اتیلنی عبارتند از جوش الکتروفیوژن و جوش لب به لب. در جوش لب به لب، دو سر لوله با حرارت مستقیم ذوب و سپس به هم فشرده می‌شوند، در حالی که در جوش الکتروفیوژن، اتصال از طریق اتصالات دارای سیم حرارتی انجام می‌گیرد.

جوش لب به لب نیاز به دستگاه‌های بزرگ‌تر و فضای کاری بیشتری دارد و در قطرهای بالا بیشتر استفاده می‌شود، در حالی که جوش الکتروفیوژن برای فضاهای محدود، تعمیرات موضعی و اتصالات پیچیده مناسب‌تر است. همچنین دقت و قابلیت اطمینان جوش الکتروفیوژن معمولاً بالاتر بوده و احتمال نشتی در آن بسیار کمتر است.

بررسی کاربرد جوش الکتروفیوژن در سیستم‌های انتقال گاز

یکی از مهم‌ترین کاربردهای جوش الکتروفیوژن در خطوط انتقال گاز طبیعی است. به‌دلیل خطرات بالا در صورت نشتی گاز، استفاده از اتصالات با کیفیت و بدون نقص در این حوزه حیاتی است. استانداردهای بین‌المللی برای این کاربرد به‌شدت سخت‌گیرانه هستند و جوش الکتروفیوژن توانسته این استانداردها را با موفقیت پشت سر بگذارد.

در این سیستم‌ها، اتصالات الکتروفیوژن قابلیت تحمل فشار بالا، تغییرات دمایی و ارتعاشات مکانیکی را دارند. به همین دلیل، در بسیاری از کشورها، این روش به عنوان تنها روش مورد تایید برای اتصال لوله‌های گاز پلی‌اتیلن شناخته می‌شود.

مزایای اقتصادی استفاده از جوش الکتروفیوژن در مقایسه با روش‌های سنتی

در نگاه اول ممکن است جوش الکتروفیوژن به‌دلیل نیاز به تجهیزات خاص، هزینه‌بر به‌نظر برسد، اما در واقع این روش باعث کاهش هزینه‌های بلندمدت نگهداری و تعمیرات می‌شود. به‌دلیل کیفیت بالا و عمر طولانی اتصالات، احتمال خرابی و نشتی بسیار کم است. همچنین کاهش نیاز به نیروی انسانی متخصص و سرعت بالای اجرا، پروژه را اقتصادی‌تر می‌کند.

همچنین استفاده از اتصالات پیش‌ساخته و فرآیند مکانیزه باعث حذف بسیاری از خطاهای انسانی و افزایش بهره‌وری می‌شود. از نظر هزینه کل پروژه، جوش الکتروفیوژن یکی از مقرون‌به‌صرفه‌ترین روش‌ها در بلندمدت محسوب می‌شود.

نکات ایمنی مهم در هنگام اجرای جوش الکتروفیوژن

درست است که این روش نیاز به شعله ندارد و از لحاظ ایمنی نسبت به روش‌های حرارتی سنتی بهتر است، اما رعایت برخی نکات الزامی است:

• تمیزکاری دقیق سطوح قبل از جوش
• استفاده از لباس و دستکش عایق برق
• عدم انجام جوش در محیط‌های مرطوب یا پر از گرد و غبار
• تست نهایی اتصال با دستگاه فشار

بی‌توجهی به این نکات می‌تواند باعث کاهش کیفیت جوش یا حتی بروز حادثه شود، بنابراین آموزش کامل اپراتورها قبل از شروع کار بسیار ضروری است.

نتیجه‌گیری: چرا جوش الکتروفیوژن انتخابی هوشمندانه برای اتصالات لوله است؟

با توجه به تمام مزایا و ویژگی‌هایی که در این مقاله بررسی شد، جوش الکتروفیوژن بهترین گزینه برای پروژه‌هایی است که کیفیت، دوام و ایمنی در آن‌ها اهمیت دارد. سرعت اجرای بالا، کاهش خطای انسانی، سازگاری با شرایط مختلف محیطی و امکان ثبت اطلاعات جوش از ویژگی‌هایی است که این روش را نسبت به دیگر روش‌های اتصال متمایز کرده است. استفاده از این تکنولوژی در صنایع مختلف به‌ویژه نفت، گاز، آب و فاضلاب، آینده‌ای پایدارتر و ایمن‌تر را رقم می‌زند.

سوالات متداول

آیا جوش الکتروفیوژن فقط برای لوله‌های پلی‌اتیلن قابل استفاده است؟

بله، این روش به‌طور خاص برای اتصال لوله‌های پلی‌اتیلنی طراحی شده است و برای مواد دیگر مناسب نیست.

عمر مفید اتصال الکتروفیوژن چقدر است؟

در صورت اجرای صحیح، عمر این نوع اتصال بیش از 50 سال برآورد می‌شود.

آیا می‌توان در دمای پایین نیز از جوش الکتروفیوژن استفاده کرد؟

بله، در شرایط سرما نیز قابل اجراست ولی باید زمان گرمایش تنظیم شود.

آیا این روش نیاز به تاییدیه خاصی دارد؟

بله، معمولاً در پروژه‌های گازی نیاز به تاییدیه اپراتور و دستگاه جوش از مراجع ذی‌ربط وجود دارد.

آیا این روش برای تعمیرات لوله هم قابل استفاده است؟

کاملاً. جوش الکتروفیوژن یکی از بهترین روش‌ها برای تعمیرات موضعی با کمترین تخریب است.
