جوشکاری التراسونیک چیست؟ || مزایا و معایب آن با سایر روش ها

جوشکاری التراسونیک (فراصوتی) یکی از پیشرفته‌ترین و سریع‌ترین روش‌های اتصال مواد است که در صنایع مختلف از جمله خودروسازی، پزشکی، الکترونیک و بسته‌بندی کاربرد گسترده‌ای دارد. این روش بدون نیاز به حرارت مستقیم یا مواد افزودنی، با استفاده از ارتعاشات مکانیکی با فرکانس بالا، قطعات را به یکدیگر متصل می‌کند.​

در ادامه، مقاله‌ای جامع و یونیک درباره جوشکاری التراسونیک ارائه می‌شود که شامل ۱۵ بخش اصلی است:

جوشکاری التراسونیک چیست؟

جوشکاری التراسونیک فرآیندی است که در آن با استفاده از ارتعاشات مکانیکی با فرکانس بالا (معمولاً بین ۲۰ تا ۴۰ کیلوهرتز)، دو قطعه از مواد ترموپلاستیک یا فلزات نازک به یکدیگر متصل می‌شوند. در این روش، انرژی مکانیکی به حرارت تبدیل شده و باعث ذوب موضعی و اتصال قطعات می‌گردد.

اصول عملکرد جوشکاری التراسونیک

در این فرآیند، انرژی الکتریکی با فرکانس بالا توسط ژنراتور تولید شده و به مبدل (ترانسدیوسر) منتقل می‌شود. مبدل این انرژی را به ارتعاشات مکانیکی تبدیل کرده و از طریق تقویت‌کننده (بوستر) و شاخک (سونوترد) به محل اتصال قطعات منتقل می‌کند. این ارتعاشات باعث ایجاد حرارت و ذوب موضعی در سطح تماس قطعات شده و پس از اعمال فشار، اتصال قوی و دائمی بین آن‌ها ایجاد می‌شود.

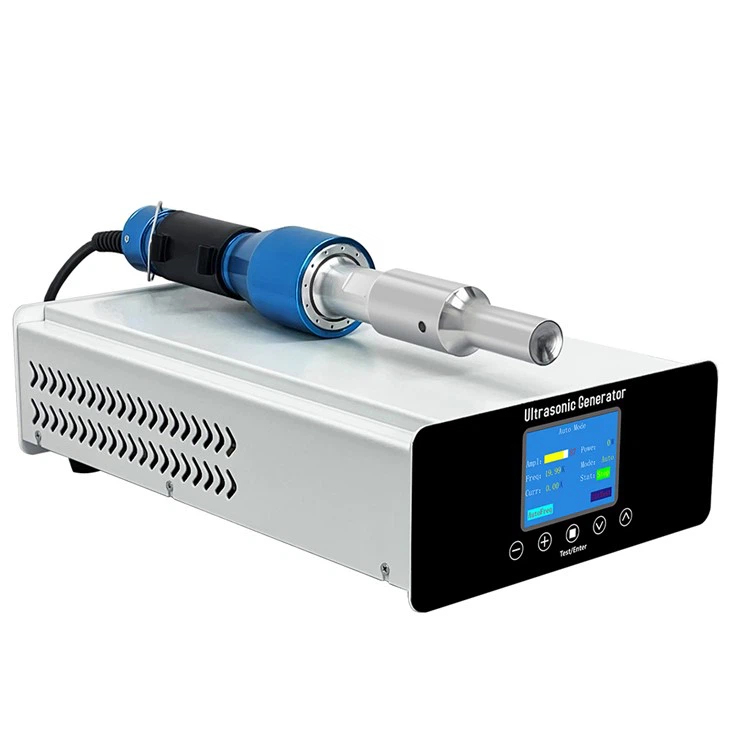

 اجزای اصلی دستگاه جوش التراسونیک

• ژنراتور: تولیدکننده سیگنال‌های الکتریکی با فرکانس بالا.​

• مبدل (ترانسدیوسر): تبدیل‌کننده انرژی الکتریکی به ارتعاشات مکانیکی.​

• تقویت‌کننده (بوستر): افزایش دامنه ارتعاشات مکانیکی.​

• شاخک (سونوترد): انتقال‌دهنده ارتعاشات به محل اتصال قطعات.​

• فیکسچر (نگهدارنده): نگهدارنده قطعات در موقعیت مناسب برای جوشکاری.​

 مزایای جوشکاری التراسونیک

• سرعت بالا: فرآیند جوشکاری در کسری از ثانیه انجام می‌شود.​

• کیفیت بالا: اتصالات قوی و یکنواخت بدون نیاز به مواد افزودنی.​

• صرفه‌جویی در انرژی: مصرف انرژی کمتر نسبت به روش‌های سنتی.​

• سازگاری با محیط زیست: عدم تولید دود یا گازهای مضر.​

• قابلیت اتوماسیون: امکان استفاده در خطوط تولید خودکار.​

محدودیت‌های جوشکاری التراسونیک

• محدودیت در اندازه قطعات: مناسب برای قطعات کوچک و متوسط.​

• محدودیت در نوع مواد: مناسب برای ترموپلاستیک‌ها و فلزات نازک.​

• نیاز به طراحی دقیق: طراحی مناسب قطعات برای انتقال مؤثر ارتعاشات ضروری است.​

کاربردهای جوشکاری التراسونیک در صنایع مختلف

• صنعت خودروسازی: اتصال قطعات پلاستیکی مانند داشبورد، چراغ‌ها و سیستم‌های تهویه.​

• صنعت پزشکی: تولید تجهیزات پزشکی مانند فیلترها، کاتترها و ماسک‌ها.​

• صنعت الکترونیک: اتصال قطعات حساس مانند مدارهای چاپی و سنسورها.​

• صنعت بسته‌بندی: بسته‌بندی مواد غذایی، دارویی و محصولات بهداشتی.​

• صنعت نساجی: تولید لباس‌های بدون دوخت و مقاوم در برابر آب.​

 مقایسه جوشکاری التراسونیک با روش‌های سنتی

 نکات مهم در طراحی قطعات برای جوشکاری التراسونیک

• سطوح تماس صاف و تمیز: برای انتقال مؤثر ارتعاشات.

• استفاده از مواد مشابه: برای ایجاد اتصال قوی‌تر.​

• طراحی مناسب محل اتصال: برای تمرکز انرژی و جلوگیری از آسیب به قطعات.​

 پارامترهای مهم در فرآیند جوشکاری التراسونیک

• فرکانس: معمولاً بین ۲۰ تا ۴۰ کیلوهرتز.​

• دامنه ارتعاشات: بسته به نوع مواد و ضخامت قطعات.​

• فشار اعمالی: برای نگه‌داشتن قطعات در محل اتصال.​

• زمان جوشکاری

• جوشکاری التراسونیک پلاستیک‌ها:
  بیشتر در صنایع بسته‌بندی، خودروسازی و پزشکی کاربرد دارد. در این روش، پلاستیک‌ها در نقطه تماس بر اثر اصطکاک ارتعاشی نرم و سپس جوش داده می‌شوند.

• جوشکاری التراسونیک فلزات:
  با وجود چالش‌های بیشتر، این روش برای فلزات نازک مانند آلومینیوم، مس و نیکل کاربرد دارد. در این حالت، به جای ذوب، پیوند مولکولی در سطح ایجاد می‌شود که به آن اتصال حالت جامد می‌گویند.

نحوه تنظیم دستگاه جوش التراسونیک برای عملکرد بهینه

• تنظیم فرکانس و دامنه: متناسب با جنس و ضخامت قطعات انتخاب می‌شود.

• تنظیم فشار: باید به اندازه‌ای باشد که بدون آسیب، تماس کافی ایجاد کند.

• کنترل زمان: زمان جوش باید کوتاه و دقیق باشد تا از سوختگی یا نقص جلوگیری شود.

• کالیبره کردن مبدل و سونوترد: برای اطمینان از انتقال مؤثر انرژی.

 آزمون‌های کنترل کیفیت در جوشکاری التراسونیک

• بازرسی چشمی: برای بررسی یکنواختی و کیفیت ظاهری جوش.

• آزمون کشش: برای ارزیابی مقاومت مکانیکی اتصال.

• تست نشت: در صنایع پزشکی و بسته‌بندی برای اطمینان از عدم نفوذپذیری.

• آنالیز میکروسکوپی: برای بررسی ساختار میکروسکوپی سطح جوش.

نگهداری و تعمیر دستگاه جوش التراسونیک

• تمیزکاری منظم سونوترد: آلودگی می‌تواند کارایی را کاهش دهد.

• بررسی کابل‌ها و اتصالات الکتریکی: آسیب دیدگی می‌تواند باعث عملکرد ناپایدار شود.

• کالیبراسیون دوره‌ای دستگاه: برای حفظ دقت عملکرد.

• بررسی لرزش غیرعادی یا صدا: نشانه‌ای از خرابی احتمالی مبدل یا تقویت‌کننده.

 ایمنی در جوشکاری التراسونیک

• حفاظت شنوایی: چون امواج التراسونیک فراتر از شنوایی انسان هستند، نویزهای فرعی ممکن است آزاردهنده باشند.

• پوشش ایمنی برای قطعات متحرک: جلوگیری از برخورد با سونوترد.

• آموزش کاربران: برای کار صحیح با دستگاه و کاهش خطرات.

• خاموشی خودکار دستگاه در حالت بیکار: جلوگیری از داغ‌شدن یا استهلاک بیش از حد.

 آینده جوشکاری التراسونیک در صنعت

• افزایش استفاده در فناوری‌های نوین: به‌ویژه در صنایع باتری‌سازی، پنل‌های خورشیدی و خودروهای الکتریکی.

• ترکیب با هوش مصنوعی و اینترنت اشیا (IoT): برای بهینه‌سازی خودکار فرآیند جوشکاری.

• توسعه جوشکاری فلزات سنگین: با افزایش توان دستگاه‌ها و کنترل دقیق‌تر ارتعاشات.

• افزایش دقت در کاربردهای پزشکی و نانوفناوری.

نتیجه‌گیری

جوشکاری التراسونیک یکی از کارآمدترین و نوآورانه‌ترین روش‌های اتصال قطعات است که با دقت بالا، سرعت فوق‌العاده و سازگاری با محیط زیست، جایگاه مهمی در صنعت امروز و فردا دارد. این تکنولوژی به دلیل مزایای منحصر‌به‌فرد، در حال تبدیل‌شدن به انتخاب اول بسیاری از تولیدکنندگان در صنایع حساس و پرتیراژ است. درک اصول کار، پارامترهای مهم، و نحوه استفاده صحیح از این تکنولوژی، کلید موفقیت در اجرای پروژه‌های صنعتی دقیق و پیشرفته است.

سؤالات متداول

آیا جوشکاری التراسونیک برای همه مواد قابل استفاده است؟

خیر، این روش عمدتاً برای ترموپلاستیک‌ها و فلزات نازک با خواص خاص مؤثر است.

آیا در جوشکاری التراسونیک از مواد پرکننده استفاده می‌شود؟

خیر، در این روش نیاز به هیچ‌گونه مواد پرکننده یا چسب وجود ندارد.

چه تفاوتی بین جوشکاری التراسونیک و لیزری وجود دارد؟

جوشکاری لیزری از حرارت شدید برای ذوب استفاده می‌کند، در حالی که التراسونیک از ارتعاش مکانیکی بهره می‌برد.

آیا جوش‌های التراسونیک قابل مشاهده هستند؟

معمولاً نه؛ این جوش‌ها بسیار تمیز و یکنواخت هستند و در مواردی نامرئی‌اند.

آیا جوشکاری التراسونیک با مواد بازیافتی امکان‌پذیر است؟

در برخی موارد بله، اما کیفیت مواد و ساختار مولکولی آن‌ها باید مورد بررسی قرار گیرد.
