انواع اتصالات جوشکاری و کاربردهای آن‌ها: راهنمای جامع از مبتدی تا پیشرفته

انواع اتصالات جوشکاری و کاربردهای آن‌ها چیست؟ جوشکاری یکی از اساسی‌ترین فرآیندهای صنعتی برای اتصال قطعات مختلف است. از ساخت و تعمیر ماشین‌آلات گرفته تا تولید سازه‌های بزرگ مانند پل‌ها و ساختمان‌ها، جوشکاری نقشی کلیدی ایفا می‌کند. اما آیا تا به حال به این فکر کرده‌اید که چرا انتخاب نوع اتصال جوشکاری تا این حد اهمیت دارد؟ در این مقاله از پروولد ایران  به‌صورت کامل و گام‌به‌گام به انواع اتصالات جوشکاری، ویژگی‌ها، مزایا و معایب آن‌ها می‌پردازیم تا به شما کمک کنیم بهترین انتخاب را برای پروژه خود داشته باشید.

جوشکاری چیست و چرا نوع اتصال مهم است؟

جوشکاری فرآیندی است که در آن دو یا چند قطعه با استفاده از گرما، فشار یا هر دو به یکدیگر متصل می‌شوند. نوع اتصال جوشکاری تأثیر مستقیمی بر استحکام، دوام و کارایی سازه دارد.

برای مثال، یک سازه فلزی که از نوع اتصال نادرستی استفاده کرده باشد، ممکن است تحت فشار شدید یا تغییرات محیطی دچار ترک‌خوردگی یا شکست شود. در یکی از موارد شناخته‌شده، یک پل فلزی به دلیل انتخاب اشتباه نوع اتصال در یکی از اجزای حیاتی آن فرو ریخت، که این امر نه تنها به خسارت مالی عظیمی منجر شد بلکه جان بسیاری را نیز به خطر انداخت.

به‌عنوان مثال، آیا می‌دانید که یک اتصال نامناسب می‌تواند منجر به شکست سازه یا حتی ایجاد خطرات جدی شود؟ انتخاب درست اتصال نه تنها به بهبود عملکرد کمک می‌کند، بلکه هزینه‌ها و زمان اجرای پروژه را نیز کاهش می‌دهد.

1. اتصال لب به لب (Butt Joint)

تعریف:

اتصال لب به لب یکی از رایج‌ترین انواع اتصالات جوشکاری است. در این روش، لبه‌های دو قطعه به صورت مسطح در کنار یکدیگر قرار گرفته و جوش داده می‌شوند.

کاربردها:

• خطوط لوله‌کشی در صنایع نفت و گاز
• ساخت مخازن بزرگ و سازه‌های فلزی
• پل‌ها و تجهیزات زیرساختی

مزایا:

• ظاهر صاف و یکدست که نیازی به پرداخت اضافی ندارد.
• کاهش مصرف مواد پرکننده و صرفه‌جویی در هزینه‌ها.

معایب:

• نیاز به آماده‌سازی دقیق لبه‌ها برای جلوگیری از نقص‌های احتمالی.
• حساسیت بالا به ترک‌خوردگی، به‌ویژه در شرایط تنش زیاد.

استفاده از تکنیک‌هایی مانند پخ‌زنی، که به آماده‌سازی لبه‌ها برای اتصال کمک می‌کند، و همچنین جوشکاری چند مرحله‌ای می‌تواند استحکام این نوع اتصال را افزایش دهد. برای مثال، در فرآیند پخ‌زنی، لبه‌های قطعات به شکل زاویه‌دار برش داده می‌شوند تا فضای کافی برای نفوذ کامل مواد جوشکاری فراهم شود، که این امر به ایجاد اتصالات جوشکاری قوی‌تر و پایدارتر منجر می‌گردد.

2. اتصال لبه‌ای (Edge Joint)

تعریف:

در این نوع اتصالات جوشکاری، لبه‌های دو قطعه به صورت موازی روی یکدیگر قرار گرفته و جوش داده می‌شوند. این روش بیشتر برای قطعات نازک و سبک استفاده می‌شود.

کاربردها:

• ساخت مخازن و ظروف فلزی کوچک
• تولید قطعات فلزی سبک مانند درب‌ها و پنجره‌ها

مزایا:

• مناسب برای ورق‌های نازک و سبک
• مصرف کم مواد جوشکاری

معایب:

• استحکام پایین در برابر بارهای سنگین
• محدودیت در استفاده برای سازه‌های بزرگ

مثال کاربردی:

اگر قصد دارید یک مخزن کوچک فلزی بسازید، اتصال لبه‌ای بهترین گزینه خواهد بود.

3. اتصال سپری (T-Joint)

تعریف:

در این نوع اتصال، یک قطعه به صورت عمودی بر روی قطعه دیگر قرار گرفته و شکلی شبیه به حرف T ایجاد می‌کند.

کاربردها:

• ساخت سازه‌های فلزی مانند اسکلت ساختمان‌ها
• صنایع خودروسازی و کشتی‌سازی
• تولید ماشین‌آلات سنگین

مزایا:

• استحکام بالا در برابر نیروهای عمودی و افقی
• امکان استفاده در شرایط محیطی مختلف

معایب:

• نیاز به دقت بالا در جوشکاری برای جلوگیری از ایجاد نقص
• احتمال ایجاد تنش‌های داخلی به دلیل تمرکز فشار

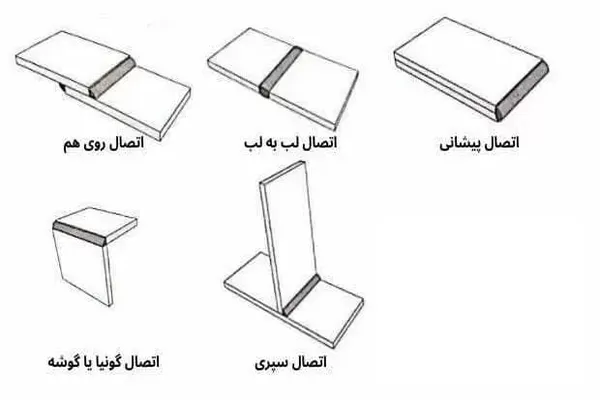

 مقایسه استحکام انواع اتصالات جوشکاری و نحوه استفاده از آن‌ها

4. اتصال گوشه‌ای (Corner Joint)

تعریف:

این اتصال در محل گوشه دو قطعه ایجاد می‌شود و معمولاً برای ساخت سازه‌های زاویه‌دار مورد استفاده قرار می‌گیرد.

کاربردها:

• ساخت جعبه‌ها و کابینت‌های فلزی
• تولید قطعات سازه‌ای کوچک
• صنایع الکترونیکی و دکوراسیون

مزایا:

• امکان اجرا در زوایای مختلف
• مناسب برای سازه‌های کوچک و سبک

معایب:

• مصرف بالای مواد پرکننده در برخی موارد
• حساسیت به تنش‌های زاویه‌ای و شکست

نکته حرفه‌ای:

برای جلوگیری از ایجاد ترک در این نوع اتصالات جوشکاری ، از مواد جوشکاری با استحکام بالا استفاده کنید.

5. اتصال پوششی (Lap Joint)

تعریف:

در این نوع اتصالات جوشکاری، یک قطعه بر روی دیگری قرار گرفته و لبه‌های مشترک آن‌ها جوش داده می‌شود. این روش به‌ویژه برای قطعات نازک و سبک کاربرد دارد.

کاربردها:

• صنایع خودروسازی
• ساخت تجهیزات الکترونیکی
• تعمیرات فلزی سبک

مزایا:

• ساده‌ترین نوع اتصالات جوشکاری با قابلیت اجرای سریع
• نیازی به آماده‌سازی خاص ندارد

معایب:

• افزایش وزن سازه به دلیل هم‌پوشانی قطعات
• ایجاد نقاط ضعف در برابر خوردگی

6. اتصال انگشتی (Plug and Slot Joint)

تعریف:

در این روش، یک یا چند سوراخ در قطعه بالا ایجاد می‌شود و جوش از طریق این سوراخ‌ها به قطعه زیرین متصل می‌گردد.

کاربردها:

• تعمیرات قطعات فلزی ضخیم
• صنایع خودروسازی و هوافضا

مزایا:

• افزایش استحکام اتصال
• امکان جوشکاری در محیط‌های محدود

معایب:

• زمان‌بر بودن آماده‌سازی سوراخ‌ها
• نیاز به دقت بالا در اجرای جوشکاری

نکات کلیدی در انتخاب بهترین نوع اتصالات جوشکاری

1. نوع ماده مورد استفاده: آیا فلز یا ماده دیگری مانند آلومینیوم، فولاد یا چدن در پروژه شما استفاده می‌شود؟
2. هدف از ساخت: آیا سازه برای تحمل بارهای سنگین طراحی شده است یا هدف دیگری مانند دکوراسیون دارد؟
3. هزینه و زمان: برخی از اتصالات نیازمند زمان و هزینه بیشتری برای آماده‌سازی هستند.
4. نوع فرآیند جوشکاری: روش‌های مختلف مانند MIG، TIG و جوش قوسی، ممکن است بر انتخاب نوع اتصال تأثیر بگذارند.

پاسخ به سوالات متداول

1. کدام نوع اتصال برای ورق‌های نازک مناسب‌تر است؟

اتصال لبه‌ای و پوششی بهترین انتخاب برای ورق‌های نازک هستند.

2. چگونه می‌توان استحکام اتصال لب به لب را افزایش داد؟

استفاده از آماده‌سازی مناسب مانند پخ‌زنی و فرآیندهای جوشکاری دقیق مانند TIG.

3. آیا می‌توان از یک نوع اتصال برای همه کاربردها استفاده کرد؟

خیر، هر نوع اتصالات جوشکاری ویژگی‌ها و محدودیت‌های خاص خود را دارد و باید بر اساس نیاز پروژه انتخاب شود.

نتیجه‌گیری

انتخاب درست انواع اتصالات جوشکاری نه تنها کیفیت سازه را تضمین می‌کند، بلکه از مشکلات و هزینه‌های اضافی جلوگیری می‌کند. با درک مزایا، معایب و کاربردهای هر نوع اتصال، می‌توانید بهترین تصمیم را برای پروژه خود بگیرید. اگر تجربه یا سوالی در این زمینه دارید، نظرات خود را با ما به اشتراک بگذارید تا به تبادل دانش بپردازیم.
