جوشکاری القایی چیست؟ + [ مراحل، مزایا و تفاوت با سایر روش ها ]

جوشکاری القایی، به عنوان یکی از روش های پیشرفته جوشکاری، با تکیه بر اصول فیزیکی القای الکترومغناطیسی، انقلابی در عرصه اتصال فلزات ایجاد کرده است. آیا تا به حال به این فکر کرده‌اید که چگونه می‌توان فلزات را بدون تماس مستقیم، با سرعتی سرسام‌آور و کیفیتی بی‌نظیر به یکدیگر متصل کرد؟ فرایندی که نه تنها سرعت تولید را افزایش می‌دهد، بلکه دقت و ظرافت را نیز در بالاترین سطح ممکن تضمین می‌کند.

در این مقاله از پروولد ایران به بررسی جامع این تکنولوژی نوین، از مراحل و مزایا گرفته تا کاربردها و تفاوت‌های آن با سایر روش‌های جوشکاری، خواهیم پرداخت.

جوشکاری القایی چیست؟

جوشکاری القایی، فرایندی مدرن در دنیای اتصال فلزات به شمار می‌رود که با استفاده از گرمایش القایی، قطعات را به یکدیگر پیوند می‌دهد. این روش، که به عنوان یک فرایند جوشکاری غیر تماسی شناخته می‌شود، با ایجاد جریان گردابی در قطعات، حرارت لازم برای جوشکاری را فراهم می‌کند. امروزه، با پیشرفت تکنولوژی، جوشکاری القایی فرکانس بالا (HF Induction Welding) به عنوان یک روش کارآمد و پرسرعت در صنایع مختلف مورد استفاده قرار می‌گیرد.

اصول کار جوشکاری القایی

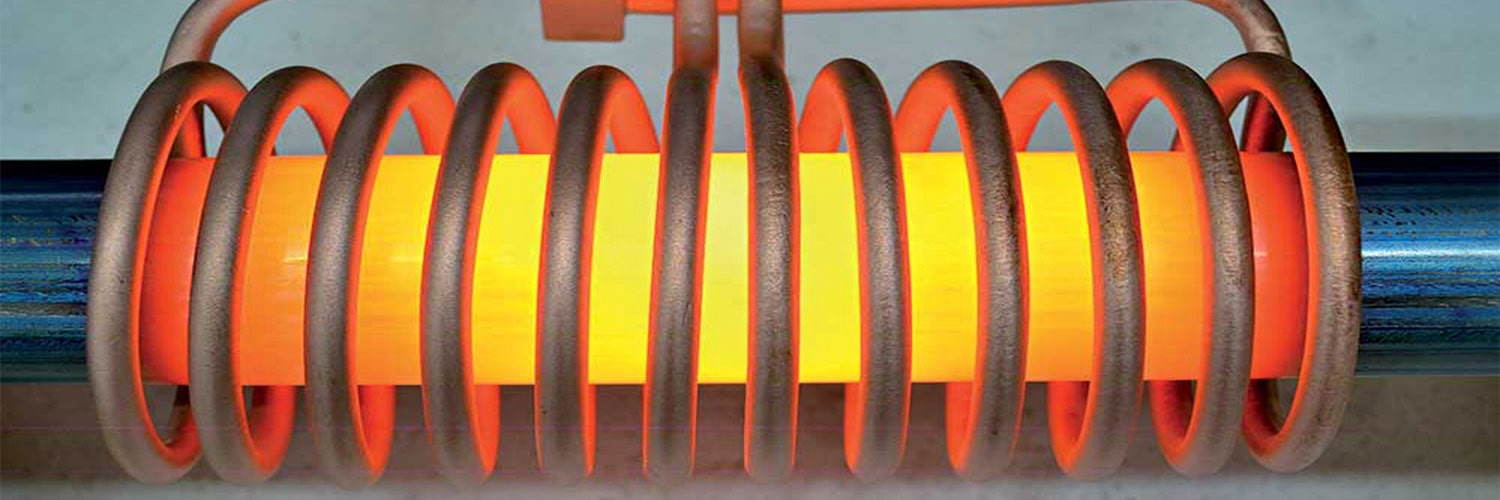

اساس کار جوش القایی بر پایه القای الکترومغناطیسی استوار است. در این فرایند، یک سیم پیچ القایی، که به یک منبع تغذیه AC متصل است، یک میدان مغناطیسی متغیر ایجاد می‌کند. هنگامی که قطعات فلزی در این میدان مغناطیسی قرار می‌گیرند، جریان گردابی در آن‌ها القا می‌شود. این جریان‌ها، با عبور از مقاومت الکتریکی فلز، گرما تولید می‌کنند. با کنترل دقیق فرکانس و شدت جریان، می‌توان دمای قطعات را به نقطه ذوب رساند و با اعمال فشار، یک اتصال جوشی قوی ایجاد کرد.

مراحل جوشکاری القایی: گام به گام تا اتصالی بی نقص

فرایند جوشکاری القایی، با وجود پیچیدگی‌های فنی، از مراحل نسبتاً ساده‌ای تشکیل شده است:

1. آماده‌سازی قطعات: پیش از هر چیز، سطوح قطعاتی که قرار است به یکدیگر متصل شوند، باید به طور کامل تمیز و عاری از هرگونه آلودگی، اکسید، چربی و یا مواد خارجی باشند. این کار به منظور اطمینان از برقراری تماس مناسب و ایجاد یک اتصال جوشی قوی و با کیفیت انجام می‌شود.
2. قرارگیری قطعات در دستگاه جوشکاری القایی: قطعات آماده شده، به گونه‌ای در داخل دستگاه جوشکاری القایی قرار می‌گیرند که محل اتصال آن‌ها دقیقاً در محدوده میدان مغناطیسی سیم پیچ القایی قرار گیرد. این امر، به منظور تمرکز حرارت در ناحیه مورد نظر و جلوگیری از گرم شدن بیش از حد سایر قسمت‌های قطعه کار، از اهمیت ویژه‌ای برخوردار است.
3. اعمال جریان به سیم پیچ القایی: با روشن شدن دستگاه، جریان متناوب با فرکانس بالا به سیم پیچ القایی اعمال می‌شود. این کار، باعث ایجاد یک میدان مغناطیسی قوی و متغیر در اطراف سیم پیچ می‌شود.
4. گرمایش قطعات از طریق جریان گردابی: میدان مغناطیسی ایجاد شده، باعث القای جریان گردابی در قطعات فلزی می‌شود. این جریان‌ها، با عبور از مقاومت الکتریکی فلز، حرارت تولید می‌کنند و دمای قطعات را به سرعت افزایش می‌دهند.
5. اعمال فشار برای ایجاد اتصال: هنگامی که دمای قطعات به نقطه ذوب رسید، فشار مکانیکی به محل اتصال اعمال می‌شود. این فشار، باعث ادغام اتم‌های فلز و ایجاد یک اتصال جوشی دائمی و مستحکم می‌شود.
6. سرمایش قطعات پس از جوشکاری: پس از اتمام فرایند جوشکاری، قطعات به تدریج سرد می‌شوند. این کار، به منظور جلوگیری از ایجاد تنش‌های حرارتی و تغییر شکل قطعات، با دقت و کنترل انجام می‌شود.

مزایای جوشکاری القایی: چرا این روش انتخاب می شود؟

جوشکاری القایی، در مقایسه با سایر روش‌های جوشکاری سنتی، دارای مزایای متعددی است که آن را به یک انتخاب ایده‌آل برای بسیاری از صنایع تبدیل کرده است:

• سرعت بالای جوشکاری: یکی از مهم‌ترین مزایای جوشکاری القایی، سرعت بالای آن است. این روش، می‌تواند قطعات را در عرض چند ثانیه به یکدیگر متصل کند، که این امر، باعث افزایش چشمگیر سرعت تولید و کاهش هزینه‌ها می‌شود.
• دقت و کنترل بالا: با استفاده از دستگاه جوشکاری القایی مدرن، می‌توان دما و منطقه جوشکاری را با دقت بسیار بالایی کنترل کرد. این امر، امکان ایجاد اتصالات جوشی با کیفیت و استحکام بالا را فراهم می‌کند.
• جوشکاری تمیز و بدون آلودگی: در جوشکاری بدون تماس القایی، هیچگونه شعله، جرقه یا آلودگی تولید نمی‌شود. این امر، باعث ایجاد یک محیط کار تمیز و ایمن می‌شود و نیاز به تمیزکاری پس از جوشکاری را به حداقل می‌رساند.
• قابلیت اتوماسیون: تکنولوژی جوشکاری القایی، به راحتی با سیستم‌های اتوماسیون و رباتیک قابل ادغام است. این امر، امکان تولید انبوه قطعات با کیفیت و یکنواخت را فراهم می‌کند.
• مناسب برای جوشکاری فلزات غیر همجنس: جوش القایی، برای جوشکاری فلزات با خواص و ترکیبات متفاوت، مانند فولاد و آلومینیوم، بسیار مناسب است. این امر، امکان تولید قطعات پیچیده با استفاده از مواد مختلف را فراهم می‌کند.
• کاهش تنش پسماند: تنش پسماند جوشکاری القایی در مقایسه با روش‌های دیگر، بسیار کمتر است. این امر، باعث کاهش احتمال تغییر شکل و ترک خوردگی قطعات پس از جوشکاری می‌شود.

کاربردهای جوشکاری القایی: از خودروسازی تا هوافضا

کاربردهای جوشکاری القایی بسیار گسترده و متنوع است و تقریباً در تمامی صنایعی که نیاز به اتصال فلزات دارند، مورد استفاده قرار می‌گیرد:

• خودروسازی: جوشکاری القایی قطعات خودرو، مانند لوله‌های سوخت، سیستم‌های تهویه، قطعات موتور و شاسی، به طور گسترده‌ای در صنعت خودروسازی مورد استفاده قرار می‌گیرد.
• هوافضا: در صنعت هوافضا، که نیاز به اتصالات جوشی با استحکام و دقت بالا دارد، جوش القایی برای اتصال قطعات موتور، بدنه و سایر اجزای هواپیما استفاده می‌شود.
• الکترونیک: در صنعت الکترونیک، جوشکاری القایی برای اتصال قطعات کوچک و ظریف، مانند سیم‌ها، ترمینال‌ها و مدارهای چاپی، استفاده می‌شود.

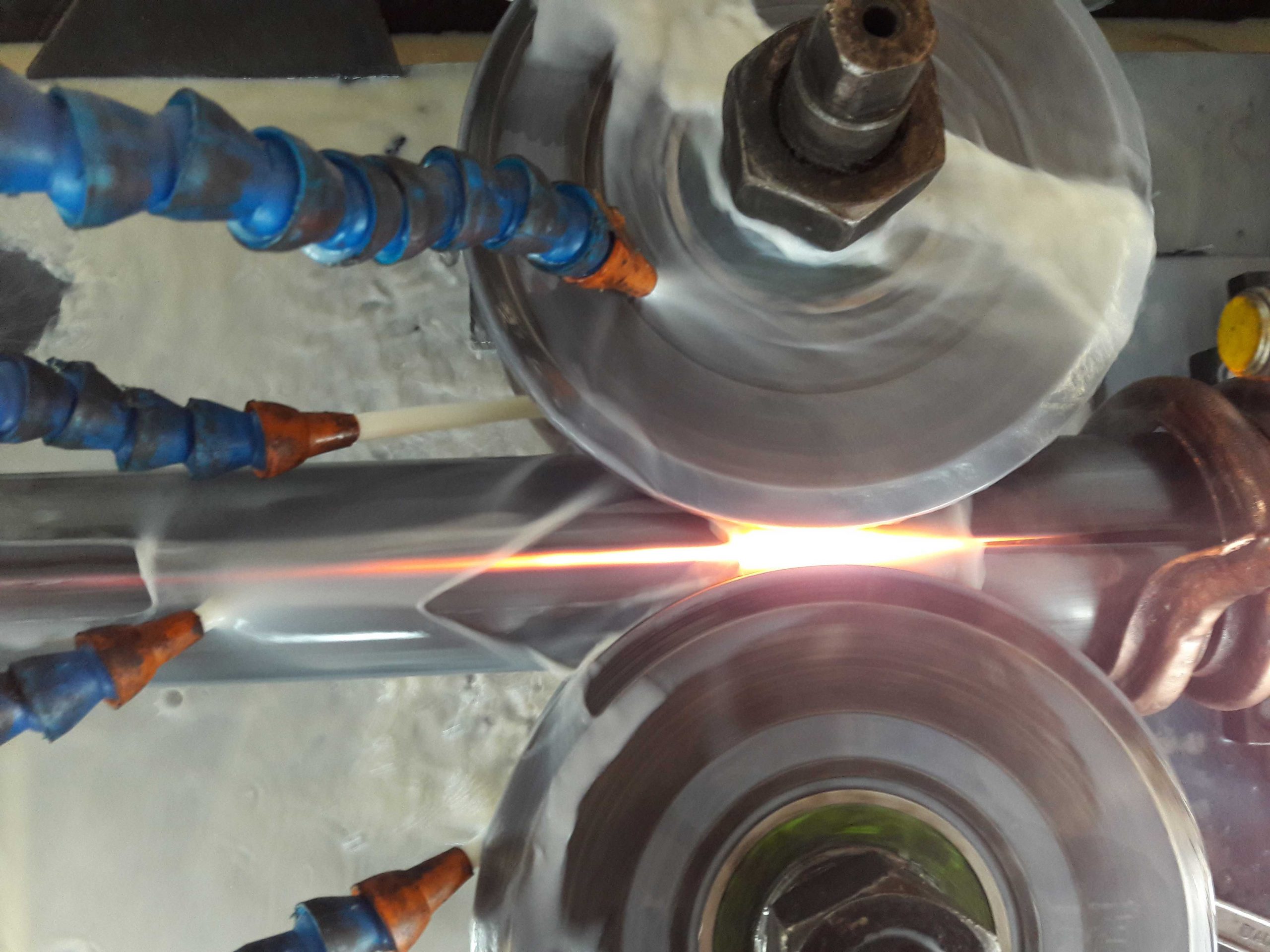

• ساخت و ساز: جوشکاری القایی لوله، در صنعت ساخت و ساز، برای اتصال لوله‌های فولادی و آلومینیومی در سیستم‌های گرمایشی، سرمایشی و لوله‌کشی استفاده می‌شود.
• لوازم خانگی: در تولید لوازم خانگی، جوشکاری القایی برای اتصال قطعات مختلف، مانند بدنه‌های فلزی، لوله‌ها و اتصالات داخلی، استفاده می‌شود.

تفاوت جوشکاری القایی با سایر روش های جوشکاری

همانطور که گفته شد، جوشکاری القایی تفاوت‌های اساسی با سایر روش‌های جوشکاری دارد. برای درک بهتر این تفاوت‌ها، به مقایسه آن با چند روش رایج می‌پردازیم:

جوشکاری قوس الکتریکی (SMAW, GTAW, GMAW):

در این روش‌ها، از یک قوس الکتریکی برای ذوب کردن فلزات استفاده می‌شود. در حالی که در جوش القایی، گرمایش به صورت غیر تماسی و از طریق القای الکترومغناطیسی انجام می‌شود. جوشکاری قوس الکتریکی معمولاً ارزان‌تر است، اما دقت و سرعت کمتری نسبت به جوش القایی دارد.

جوشکاری مقاومتی (Resistance Welding):

در این روش، با عبور جریان الکتریکی از قطعات و ایجاد مقاومت در محل اتصال، حرارت لازم برای جوشکاری فراهم می‌شود. جوشکاری مقاومتی، مانند جوش القایی، یک روش سریع و دقیق است، اما برای قطعات با ضخامت‌های مختلف و فلزات غیر همجنس، محدودیت‌هایی دارد.

جوشکاری لیزری (Laser Welding):

در این روش، از یک پرتو لیزر متمرکز برای ذوب کردن فلزات استفاده می‌شود. جوشکاری لیزری بسیار دقیق و سریع است، اما هزینه بالاتری نسبت به جوش القایی دارد و برای قطعات با ضخامت‌های زیاد، محدودیت‌هایی دارد.

تکنولوژی های نوین در جوشکاری القایی

تکنولوژی جوشکاری القایی، همواره در حال پیشرفت و توسعه است. برخی از جدیدترین تکنولوژی‌ها در این زمینه عبارتند از:

• جوشکاری القایی با کنترل فیدبک: این تکنولوژی، با استفاده از سنسورها و سیستم‌های کنترلی پیشرفته، دما و فشار را به طور دقیق کنترل می‌کند و کیفیت جوش را بهینه می‌سازد.
• جوشکاری القایی با استفاده از مواد نانو: استفاده از مواد نانو در سیم پیچ القایی، باعث افزایش راندمان و کاهش مصرف انرژی می‌شود.
• جوشکاری القایی با استفاده از ربات‌های هوشمند: استفاده از ربات‌های هوشمند در فرایند جوش القایی، باعث افزایش سرعت و دقت جوشکاری و کاهش خطای انسانی می‌شود.

کنترل کیفیت جوش القایی

کنترل کیفیت جوش القایی، از اهمیت ویژه‌ای برخوردار است. برای اطمینان از کیفیت و استحکام اتصالات جوشی، از روش‌های مختلفی استفاده می‌شود:

• بازرسی چشمی: بررسی ظاهری جوش برای تشخیص هرگونه نقص، مانند ترک، حفره و یا ناهمواری.
• تست غیر مخرب (NDT): استفاده از روش‌های تست غیر مخرب، مانند تست اولتراسونیک، تست رادیوگرافی و تست مایعات نافذ، برای تشخیص عیوب داخلی جوش.
• تست مخرب (DT): انجام تست‌های مخرب، مانند تست کشش، تست خمش و تست ضربه، برای تعیین خواص مکانیکی جوش.

متالورژی جوش القایی

متالورژی جوش القایی، به بررسی ساختار میکروسکوپی و خواص فلز جوش و منطقه متاثر از حرارت (HAZ) می‌پردازد. این بررسی، به منظور درک بهتر مکانیسم‌های جوشکاری و بهینه‌سازی فرایند انجام می‌شود. با استفاده از میکروسکوپ‌های نوری و الکترونی، می‌توان ساختار کریستالی، اندازه دانه‌ها و توزیع فازها را در فلز جوش و HAZ بررسی کرد.

انتخاب دستگاه جوشکاری القایی مناسب

انتخاب دستگاه جوشکاری القایی مناسب، به عوامل مختلفی بستگی دارد، از جمله:

• نوع فلز: دستگاه باید قادر به جوشکاری فلز مورد نظر باشد.
• ضخامت قطعات: دستگاه باید توانایی گرم کردن قطعات با ضخامت مورد نظر را داشته باشد.
• سرعت تولید: دستگاه باید سرعت جوشکاری مناسبی برای نیازهای تولید داشته باشد.
• بودجه: دستگاه باید با بودجه در نظر گرفته شده مطابقت داشته باشد.

سخن پایانی

جوشکاری القایی، به عنوان یک روش پیشرفته جوشکاری، با مزایای فراوان خود، توانسته است جایگاه ویژه‌ای در صنعت اتصال فلزات به دست آورد. این روش، با سرعت بالا، دقت بی‌نظیر، جوشکاری بدون تماس، و قابلیت اتوماسیون، به تولیدکنندگان کمک می‌کند تا قطعات با کیفیت و استحکام بالا را با هزینه کمتری تولید کنند. از کاربردهای جوشکاری القایی در صنایع مختلف، از جوشکاری القایی قطعات خودرو گرفته تا جوشکاری القایی لوله در صنعت ساخت و ساز، نشان می‌دهد که این تکنولوژی، پتانسیل بالایی برای توسعه و گسترش در آینده دارد. با ادامه تحقیقات و توسعه در این زمینه، می‌توان انتظار داشت که جوش القایی، به یک روش جوشکاری فراگیر و مورد استفاده در تمامی صنایع تبدیل شود و نقش مهمی در پیشرفت و توسعه جوامع ایفا کند.
